Bombas y contadores

Características Técnicas

• Estructura del cuerpo de la bomba en hierro fundido con tratamiento anticorrosión.
• Bomba de paletas con rotor de acero sinterizado y paletas de resina acetálica.
• Válvula de by-pass incorporada en el cuerpo de la bomba.
• Motor de inducción con carcasa de aluminio.
• Grado de protección del motor IP55.
• Funcionamiento continuo.

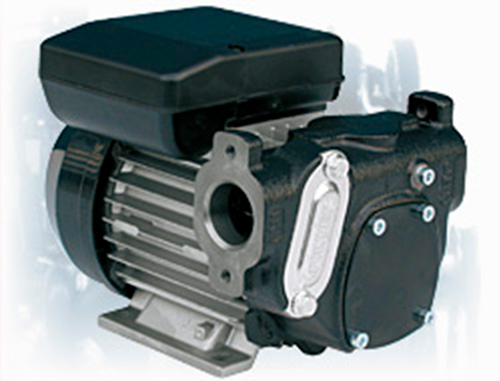

• Uniones roscadas en el cuerpo de la bomba (Panther 56).
• Acoplamientos embridados de 1” (resto de modelos).
• Filtro 100 micras incorporado en el cuerpo de la bomba (Panther 56 y72), de fácil acceso para mantenimiento.
• Filtro externo (E80 y E120).

Especificaciones

Electrobombas de corriente continua (CC)

Electrobombas de corriente continua (CC) para el trasiego de gasóleo, de tipo rotatorio volumétrico autocebante de paletas.

Potentes, fiables y económicas, están disponibles con motor de corriente continua de 12 V y de 24 V.

Características Técnicas

• Estructura del cuerpo de la bomba en hierro fundido con tratamiento anticorrosión.
• Bomba de paletas con rotor de acero sinterizado y paletas de resina acetálica.
• Válvula de by-pass incorporada en el cuerpo de la bomba.
• Motor de corriente continua, de cepillos con estator de imanes permanentes.
• Grado de protección del motor IP55.
• Funcionamiento intermitente con ciclo de trabajo de 30 min.
• Uniones roscadas en el cuerpo de la bomba (Panther 56).
• Chapa de soporte para la fijación de la bomba.
• Interruptor encendido/apagado integrado.
• Conexiones embridadas de 1” (modelo Bi-pump) y roscadas de 3/4” (resto de modelos).
• El modelo Carry 2000 incluye cable de alimentación. En el resto de modelos, se suministra el cable bajo demanda.
• El modelo By Pass 2000 HF es una bomba sin by-pass para trasvases de desembocadura libre.

Carry 2000

Especificaciones

Piusi EX50 – EX75

Piusi EX50 – EX75 cumple con las directivas estrictas de ATEX / IECEx sobre el uso de materiales en atmósferas potencialmente explosivas.

Características Técnicas

• Estructura fuerte y compacta.
• Cuerpo de hierro fundido.
• Bomba de alto rendimiento que puede suministrar hasta 50-75 l/min, con absorción reducida para asegurar larga vida.
• Filtro anti-ruido (compatibilidad electromagnética EMC).
• Componentes con bridas: bomba, medidor y filtros se pueden instalar o reemplazar sin el uso de sellador, permitiendo una conexión rápida y segura.
• Válvula de bypass incorporada.
• Protección térmica.
• Válvula de retención y válvula de descarga de sobrepresión.
• Unidad de succión con filtro integrado.

Especificaciones

Piusi EX100 – EX140

Piusi EX100 – EX140 son las nuevas bombas de la línea EX, adecuadas para transferir Gasolina y Gasoil con alto rendimiento y servicio continuo. La directiva sobre el uso de materiales en atmósferas potencialmente explosivas es muy precisa, como confirma la certificación ATEX. Piusi demuestra su constante compromiso en la búsqueda de soluciones para la transferencia de fluidos, para enriquecer su línea con productos de alto rendimiento en la transferencia y dispensación de líquidos explosivos.

Piusi EX100 – EX140 son las nuevas bombas de transferencia adecuadas para combustibles inflamables como gasolina, diesel y queroseno. Son fáciles de usar, compactas, versátiles y se adaptan a cualquier condición de trabajo; pueden usarse donde más se necesiten.

Calidad Certificada ATEX

Las bombas PIUSI EX100 – EX140 tienen certificado ATEX y cumplen con los principios actuales para evitar explosiones dentro o fuera de la bomba, debido a posibles componentes que pueden activar el fluido transferido o a veces, la atmósfera circundante.

Alto rendimiento en ciclo continuo

Junto con el resto de la gama Piusi EX, las bombas EX100 y EX140 garantizan caudales altos y particularmente constantes incluso cuando se utilizan en sistemas complejos. Toda la gama está certificada por cULus para garantizar la máxima seguridad incluso en atmósferas explosivas.

Toda la gama se caracteriza por un alto caudal que funciona con un ciclo de trabajo continuo, y han sido diseñadas para ser especialmente adecuadas para trabajos pesados, es decir, para aquellas flotas exigentes que necesitan dispensar combustibles como gasolina, diesel o queroseno rápidamente. Los accesorios están disponibles para toda la línea de nuevas bombas EX, incluyendo: el kit remoto, para el control remoto de la caja eléctrica con conexión de boquilla y los pies de fijación compatibles con muchas aplicaciones.

Especificaciones

Bombas de aletas de desplazamiento positivo

Modelo BAL & BAL-2R

Bomba de aleta de desplazamiento positivo. Una bomba silenciosa, robusta y de alto rendimiento con un caudal constante, especialmente adecuada para almacenar todo tipo de líquidos no abrasivos sin sólidos suspendidos. Altamente práctico en Refinerías de Petróleo, Gasocentros, Plantas de Embalaje, Fábricas de piensos para animales, Fábricas de aceite de oliva, etc. Modelo BAL con un sello mecánico. Modelo BAL-2R con dos sellos mecánicos.

Tipo BAL-C

Bomba con cámara de calefacción incorporada muy útil cuando el producto a trasegar tenga que ser calentado. La cámara se puede utilizar con agua caliente, aceite o vapor. Bomba para el trasiego de Asfaltos, Emulsiones, Betunes, Grasas, Parafinas, etc. Este modelo puede llevar empaquetadura o cierre mecánico. La temperatura de trabajo supera los 250 grados centígrados.

Tipo BAL-D

Bomba de aletas diseñada especialmente para el trasiego de combustible líquidos en camiones cisternas. Esta bomba tiene salida de doble eje para que según en qué lado esté la toma de fuerza no haya que invertir la bomba. El modelo BAL-D está pensado para el trasiego de Disolventes, Gasolinas, Gasóleos, Fuel-oil, etc. La estanqueidad del líquido a trasegar está sellada por dos cierres mecánicos.

Descripción

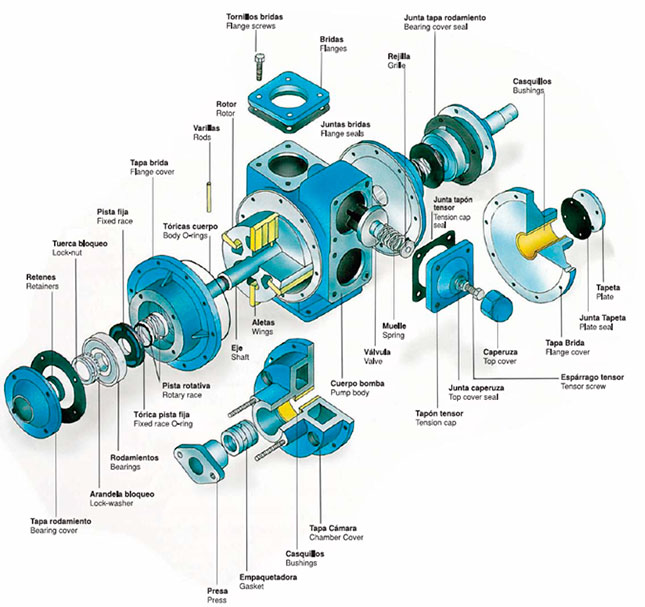

La BOMBA TRIEF de aletas no es más que un rotor ranurado montado excéntricamente en un cuerpo, con una aleta rectangular en cada ranura. Cada aleta es impulsada por un bulón, de modo que los cantos de las aletas rozan contra el interior del cuerpo creando una cámara estanca entre ellos. El volumen de dicha cámara estanca varía desde el cero al máximo y luego vuelve a anularse en una sola vuelta del rotor. La lubricación de las aletas depende exclusivamente del líquido bombeado.

Datos generales

Las bombas TRIEF son de desplazamiento positivo, volumétricas, autoaspirantes y reversibles. Bombas de gran robustez, construidas en hierro fundido e inox., con rodamientos de bolas de una hilera lubricados con grasa y aislados del producto bombeado por medio de cierres mecánicos con juntas de nitrilo o vitón según necesidades. Todas las bombas llevan válvula de seguridad incorporada.

• Capacidad: 110 m3
• Presión: 10 Kg/cm2
• Viscosidad: 50.000 s.s.u.

Electrobomba sumergible de velocidad variable FE PETRO mod. IST

Las estaciones de servicio con grandes volúmenes de venta necesitan atender a sus clientes en el menor tiempo posible durante los períodos de mayor tráfico, lo que sólo una bomba de velocidad variable les puede garantizar.

La bomba sumergible FE Petro IST es una bomba centrífuga de 2 etapas, fabricada en dos modelos de 2 HP y de 4 HP. El modelo de 2 HP ofrece caudal constante de 38 litros/min hasta para 8 posiciones simultáneas de repostaje y el modelo de 4 HP hasta para 12 posiciones.

Características Generales

• La característica MagShellTM incrementa el área de flujo alrededor del motor en un 45 %, dando como resultado caudales significativamente más altos.
• La bomba IST usa el sistema de enfriamiento exclusivo de FE Petro que consiste en hacer pasar unos 3,8 litros/min de producto directamente a los rodamientos del motor, siempre que la bomba está en funcionamiento.
• FE Petro es la única sumergible del mercado con alivio de presión manual, sin importar el tipo de detección de fuga en línea que se use, mecánico o electrónico. De este modo, se reduce el derrame de combustible durante las operaciones de mantenimiento.
• Otra característica de la bomba sumergida IST: Ofrece una conexión sencilla con las tuberías enterradas, permitiendo usar menos accesorios de conexión y ofreciendo así más espacio dentro de la arqueta.
• La longitud de la bomba es variable y se puede establecer en el área de instalación, simplemente con tomar una medida y fijar el largo de la bomba, sin afectar a la Certificación de la misma.
• La longitud de la bomba es variable y se puede establecer en el área de instalación, simplemente con tomar una medida y fijar el largo de la bomba, sin afectar a la Certificación de la misma.
• La IST utiliza el purgador de aire estándar de FE Petro, el cual elimina el aire a través del punto más alto en el cabezal de la bomba y asegura que el aire no pasa a la descarga de la tubería evitando problemas relacionados con el aire en el sistema de tuberías y en el medidor del dispensador.
• En caso de necesidad o para realizar operaciones de mantenimiento, la bomba puede ser extraída del tanque de forma muy sencilla: simplemente retirando tres tornillos. No hay que desconectar el sistema de sifón ni quitar el detector mecánico de fugas o cualquier otro accesorio.
• La nueva MagVFC dispone de una pantalla donde se muestran los diagnósticos con posibles fallos como: Bajo voltaje de entrada, detección de cortocircuito, sobrecarga eléctrica, etc., además de interface serie para comunicación e intercambio de información con el Sistema de Telemedición Automática de Tanques INCON.

Especificaciones

Controlador de frecuencia variable FE PETRO mod. EcoVFC

El controlador de frecuencia variable EcoVFC optimiza el rendimiento de la bomba inteligente IST suministrando un caudal 20-25 % mayor durante las horas punta de operación, además de reducir los costos del consumo eléctrico.

Características Generales

• Diseñado para la Administración integrada de Combustible.
• Cuando se instala en conjunto con un sistema de administración de combustible INCON, el EcoVFC se enlaza con la consola de telemedición automática (TS-5 ó TS-504/508) para mejorar la capacidad y disponibilidad de despacho de combustible al restablecerse automáticamente cuando ocurran errores transitorios en el sistema de abastecimiento de combustible.
• Permite el envío de alarmas de la bomba a proveedores de servicio en puntos remotos, reduciendo el tiempo de identificación y corrección de averías, a la vez que minimiza los costos de mantenimiento.
• Protección Ambiental. El EcoFVC parará la bomba después de 60 minutos de operación sin despacho de combustible, permitiendo mayor efectividad del detector de fuga de línea.
• Pantalla segmentada de 2 caracteres. Indica claramente el estado operativo de la bomba y otros códigos de estado. Además, se incluye un diodo fotoemisor para indicar la comunicación con otras bombas o con el equipo de telemedición de tanques INCON.
• Control de bombas en paralelo. Permite la operación de múltiples bombas de acuerdo a la demanda de gasto o caudal en la estación. En aplicaciones con bombas en paralelo, se tiene la capacidad de autoarranque de bombas adicionales conforme la demanda aumente y/o si ocurre una condición anormal en una de las bombas en operación.
• Auto Arranque tras parada por Bajo Nivel (Tanque Vacío). El EcoFVC es capaz de auto arrancar y restablecer el suministro tras una parada por tanque vacío. Elimina la necesidad de hacerlo manualmente después de efectuar el llenado del tanque.
• Indicación de Averías. Cuando se active la función, El EcoFVC indicará las últimas (3) averías ocurridas. Esto incrementará la rentabilidad de la estación al simplificar el proceso de identificación de averías y reduciendo los costos por mantenimiento asociado y/o tiempo fuera de servicio.
• Alarma Audible. Avisa claramente de la existencia de una averigua. Incluye un botón silenciador para reconocer la avería.

Especificaciones

Electrobomba sumergible de velocidad fija FE PETRO mod. STP

La bomba sumergible Fe Petro STP es una bomba centrífuga de velocidad fija fabricada en dos modelos de 1,5 HP y de 2HP, respectivamente.

Características Generales

• La característica MagShellTM incrementa el área de flujo alrededor del motor en un 45 %, dando como resultado caudales significativamente más altos.
• La bomba STP usa el sistema de enfriamiento exclusivo de FE Petro que consiste en hacer pasar un caudal de 3,8 litros/min de producto directamente a los rodamientos del motor, siempre que la bomba está en funcionamiento.
• FE Petro es la única sumergible del mercado con alivio de presión manual, sin importar el tipo de detección de fuga en línea que se use, mecánico o electrónico. De este modo, se reduce el derrame de combustible durante las operaciones de mantenimiento.
• Otra característica de la bomba sumergida IST: Ofrece una conexión sencilla con las tuberías enterradas, permitiendo usar menos accesorios de conexión y ofreciendo así más espacio dentro de la arqueta.
• La longitud de la bomba es variable y se puede establecer en el área de instalación, simplemente con tomar una medida y fijar el largo de la bomba, sin afectar a la Certificación de la misma.
• Dispone de válvula de retención  70 mm con un diseño que reduce las pérdidas de carga con flujos elevados y ofrece un cierre estanco al parar la bomba.
• La STP utiliza el purgador de aire estándar de FE Petro, el cual elimina el aire a través del punto más alto en el cabezal de la bomba y asegura que el aire no pasa a la descarga de la tubería evitando problemas relacionados con el aire en el sistema de tuberías y en el medidor del dispensador.
• En caso de necesidad o para realizar operaciones de mantenimiento, la bomba puede ser extraída del tanque de forma muy sencilla: simplemente retirando tres tornillos. No hay que desconectar el sistema de sifón ni quitar el detector mecánico de fugas o cualquier otro accesorio.
• Dispone de protección térmica: Por sobrecarga térmica apaga el motor a 95C y lo vuelve a poner en marcha a 45C.

Especificaciones

Contadores mecánicos

Los K 33 y K 44 son cuentalitros volumétricos estudiados para una medición de la cantidad suministrada exclusivamente para consumos propios.

Son fiables, económicos y fáciles de instalar, pudiendo ser calibrados en el lugar de la instalación.

El modelo Pulser se suministra con emisor de impulsos para la conexión a un sistema de gestión de combustible.

Prestaciones

• Caudales de 20 a 120 l/min.
• Precisión: 61 % en el campo de caudal, tras el equilibrado.
• Repetitividad: 0,2 %.
• Indicador K 33: Parcial de 3 cifras y total de 6 cifras.
• Indicador K 44: Parcial de 4 cifras y total de 7 cifras.
• Resolución: 0,1 litros.
• Modelo Pulser: Tarjeta Pulser tipo “Open Collector”, frecuencia 10 Pulsos/litro.

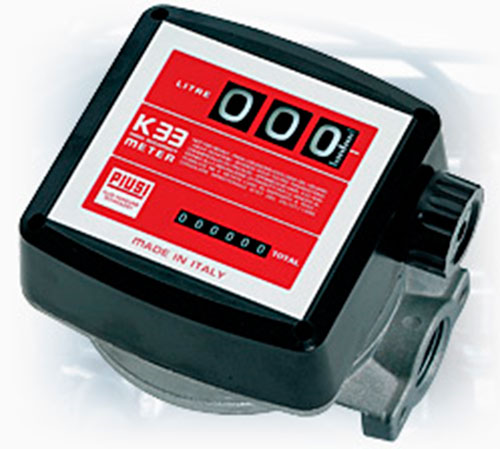

Modelo K 33

Características Constructivas

• Cámara de medida en aluminio con disco giratorio en polibutileno.
• Orificios de entrada/salida 1” rosca, alineados.
• Girando la tapa se pueden obtener 4 configuraciones distintas de dirección del flujo.
• Indicador mecánico de ruedas con parcial reposicionable a cero y total no reposicionable.
• Disponible en litros y galones.
• El modelo K44/P está dotado de tarjeta Pulser a bordo, tipo “Open collector”, alimentada exteriormente por el receptor.

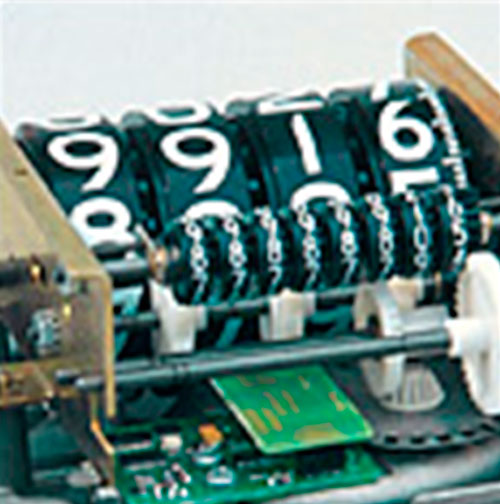

Pulser

Modelo K 44

Especificaciones

Contadores electrónicos

Los cuentalitros electrónicos de engranajes ovales están destinados al control y medición del producto suministrado en consumos propios de fluidos de baja, media y alta viscosidad, como gasóleo y aceites lubricantes.

El principio de medida adoptado de engranajes ovales, permite obtener elevadas precisiones y bajas pérdidas de carga, junto con una ejecución compacta, ligera y fácil de instalar.

Una tarjeta electrónica con microprocesador permite efectuar la gestión del display y el calibrado del cuentalitros.

Prestaciones

• Caudales de 0,1 a 500 l/min.
• Precisión: 60,5 % en el campo de caudal, tras el equilibrado
• Repetitividad: 0,2 %
• Pérdida de carga < 0,5 bar al máximo caudal.

Características

• Cuerpo con cámara de medida de aluminio.
• Engranajes ovales de resina acetálica.
• Orificios de entrada/salida alineados, provistos de rosca hembra (Versiones K600 y K900 con brida).
• Filtro de aspiración integrado (excepto en el modelo K400).
• Tipo de señal del Pulser: contacto libre (interruptor de láminas), Monocanal.
• Tarjeta electrónica con visualizador de cristal líquido (LCD) alojada en la tapa.
• Contador parcial de 5 cifras con coma flotante de 0,001 a 999,99 litros.
• Totalizador de 8 cifras no reposicionable a cero.
• Alimentación por batería 2 x 1,5 V.

Modelo K 900

Especificaciones

Contadores mecánicos y electrónicos SAMPI

Los contadores Liquid Controls Sampi tienen una cámara volumétrica que se compone de un rotor y dos paletas que giran circularmente de forma síncrona sin producirse contacto mecánico entre estas partes móviles y el cuerpo del medidor.

La estanqueidad se consigue por el efecto de capilaridad del propio líquido dadas las pequeñas tolerancias entre los elementos móviles.

Lo más destacado

• Diseño modular
• Conexión con hasta 4 cámaras de medida.
• Habitación de 2 suministros simultáneos.
• Mide masa o volumen.
• Control de mezclas.
• Display repetidor remoto.
• Calibración electrónica.
• Compensación de temperaturas mediante tablas ASTM.
• Históricos de eventos y suministros.

Características generales

• Display gráfico retroiluminado de alta resolución.
• Tres niveles de acceso (usuario, mantenimiento y supervisor).
• Log de suministros, errores y accesos.
• Puertos de comunicaciones para conectar con TPV e impresora simultáneamente.
• Rango de temperatura de trabajo: -20°C ÷ 55°C.
• Tensión de alimentación: 24 VDC (18V ÷ 30V) / 230 VAC (con fuente de alimentación externa).
• Compensación de volumen a 15°C a través de las tablas ASTM 54 A, 54 B (productos refinados del petróleo), 54 C, 54D, 54 E (GLP) mediante el montaje de una sonda de temperatura (opcional).
• Resolución máxima de indicación: 1 decimal.
• Totalizadores globales no reseteables por producto, por medidor y globales.
• Interfaz de usuario sencilla.
• Certificado para su uso en zonas clasificadas 1 y 2 y para la medida de productos petrolíferos ligeros y GLP.
• Capas de controlar hasta 4 medidores másicos o volumétricos y realizar dos suministros simultáneamente.
• Control de 4 productos puros y 2 productos de mezcla.
• Control de 4 productos puros y 2 productos de mezcla.
• Control de 5 salidas de líquido independientes por medidor.
• Control de 4 salidas de potencia y 4 salidas digitales totalmente configurables por medidor.
• Control de 4 entradas digitales configurables por medidor.
• Calibración electrónica estática y dinámica por producto.
• Medida de la temperatura del producto mediante el montaje de una sonda de temperatura (opcional).

Puertos de comunicación

• Puerto de comunicaciones RS485 para conexión con TPV (protocolo propietario ME2000 o protocolo propietario ME3000).
• Puerto de comunicaciones RS232 para conexión con impresora de tickets (EPSON TM-295, Intermec PB42/PB50, Blaster Printer…)

Certificados

• Certificado de evaluación TC8250, emitida por el NMi, de acuerdo con las siguientes normas metrológicas:
  • WELMEC guide 8.8 “General and Administrative Aspects of the Voluntary System of Modular Evaluation of Measuring instruments under the MID”.
  • OIML R117-1 Edition 2007 (E) “Dynamic measuring systems for liquids other than water”.
• Certificado CE de tipo 09ATEX2022X, emitido por el LOM, para su uso en zonas clasificadas 1 y 2 según la Directiva ATEX.
