Equipos para GLP

SKIDS GAS-AUTO

  • Unidades autónomas de almacenamiento de GLP, con equipo de bombeo y aparato suministrador (dispensador o surtidor) incorporado en un conjunto bastidor.
  • Equipo de trasvase incorporado, que permite la alimentación de gas en fase líquida a vehículos con total seguridad.
  • Instalación simplificada al máximo: basta con alimentar eléctricamente el equipo y fijarlo al suelo (con conexión a tierra).

Tipos

  • SKID aéreo horizontal
  • SKID aéreo vertical
  • SKID enterrado
TiposDirectivas de aplicaciónNormas de aplicación
Depósito horizontal
LPUA**: con dispensador incorporado.
LPUA**S: con surtidor incorporado.
LPUA**P: sin dispensador ni surtidor.
LPUA**E: unidades para enterrar con distintos tipos de bomba.

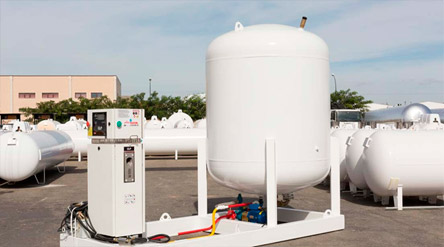

Depósito vertical
LPUA**V: con dispensador incorporado.
LPUAV**S: con surtidor incorporado.
LPUAV**P: sin dispensador ni surtidor.
* Equipos a presión: 2014/68/UE
* Máquinas: 2006/42/CE
*ATEX: 2014/34/UE
* Baja Tensión: 2014/35/UE
* Compatibilidad electromagnética: 2014/30/UE		* EN14678
* UNE60630

SKIDS GAS-AUTO

Composición

Depósito de almacenamiento GLP: Depósito estándar Lapesa a 20 bar de presión de diseño, con conexiones especiales para el equipo de trasvase.

Bastidor: Estructura soporte que aloja el conjunto completo instalado.

SKIDS GASAUTO

Línea de Trasiego de GLP:

  • Línea de salida fase líquida: Incluye limitador, llave de corte y filtro GLP en fase líquida situado antes de la bomba.
  • Línea de retorno a depósito (protege a la bomba de sobrepresiones) con válvula by-pass.
  • Línea de trasiego de bomba a surtidor: Incorporan válvula de seguridad y manómetro. (Los tipos LPUA incorporan llave de corte con la columna de suministro. En los tipos LPUAS, la llave de corte está integrada en el surtidor).

Bombas de trasiego GLP: Específica para GLP en fase líquida.

Características nominales de las bombas para equipos de serie:

  • Skids aéreos: 40 l/min (presión diferencial: 5 bar)
  • Skids enterrados: LPUA** E-BME: 114 l/min (presión diferencial: 10 bar)
  • Skids enterrados: LPUA** E-BMS: 904 l/min (presión diferencial: 10 bar)
  • Skids enterrados: LPUA** E-BSME: 65 l/min (presión diferencial: 16,5 bar)

Aparato suministrador:

  • Manguera específica para GLP, acorde con EN14678-1 y EN1762
  • Break away incorporado en la manguera.
  • Boquerel tipo Europeo según EN13760
  • Las distancias al surtidor permiten la instalación de vallado en zona de almacenamiento.
    • Unidades con dispensador: Incorporan manguera con boquerel, break-away, botón marcha (tipo “hombre muerto”), pulsador de paro de emergencia, y alojamiento para boquerel. Equipos diseñados para consumo en flotas propias, donde no se realizan transacciones comerciales ni es relevante conocer los litros suministrados.
    • Unidades con surtidor. Además de los elementos propios de un dispensador incorpora totalizador de litros y euros. Equipos específicamente diseñados para uso en Estaciones de Servicio, o para control de consumos en flotas.
    • Unidades para instalación enterrada: Todas ellas se suministran sin aparato suministrador. Preparadas para trabajar con surtidor.

Instalación eléctrica: Los equipos con surtidor o dispensador se envían con instalación eléctrica incorporada.

Los equipos sin equipo de suministro no incorporan de serie la instalación eléctrica.

Características de la instalación eléctrica: Cumple con el Reglamento Electrotécnico de Baja Tensión, y con la Especificación Técnica Complementaria ETB026 (para zonas con riesgo de explosión).

Incluye:

  • Mangueras armadas con protección mecánica. Longitud 30 metros. Conectada en ambos extremos.
    • Entre bomba y armario
    • Entre surtidor / dispensador y armario
    • Entre bomba y surtidor / dispensador
  • Armario eléctrico completo de elementos (limitador, diferencial, guarda-motor…) Se debe instalar en zona segura (fuera del a zona ATEX)
    • Instalación preparada para alimentación trifásica.

Actuador eléctrico (OPCIONAL): Actuador eléctrico en la salida de fase líquida. Este elemento actúa cerrando la salida de líquido en caso de pulsar una seta de emergencia, o en caso de fallo de alimentación eléctrica. Es un elemento especialmente recomendado para el caso de skids sin surtidor o dispensador.

Acoplamientos de rotura (OPCIONAL): Válvulas de exceso de flujo con acoplamiento de rotura (shear valve), para evitar escapes de GLP, en el caso de que un vehículo impacte contra el surtidor.

Prevención / Seguridad: Extintores de polvo seco incorporados en el conjunto bastidor, según el tamaño del depósito de GLP. El armario eléctrico debe ser colocado en zona segura.

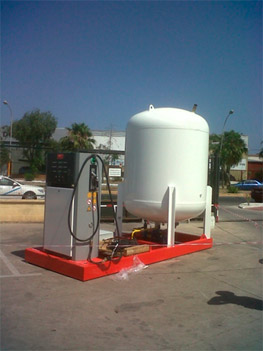

Suministro y Transporte de Unidades verticales con “aparato suministrador”. Salvo el modelo LP2450V y LP5000V, los equipos verticales con aparato suministrador, se envían en dos bloques por cuestiones de transporte:

  • Bloque depósito con bomba
  • Bloque surtidor o dispensador

El montaje de los dos bloques se reailza fácilmente en destino mediante tornillos (incluidos en la unidad de suminsitro) entre ambos bastidores. Las tuberías se unen mediante bridas con sus juntas correspondientes (tornillos y juntas suministrados).

SKIDS GASAUTO

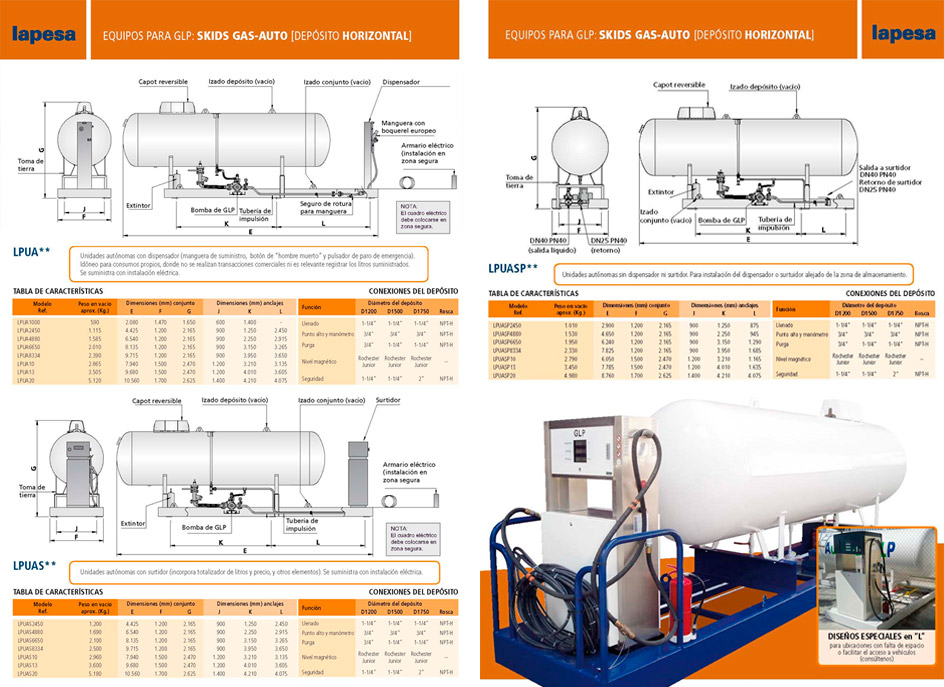

LPUA**, LPUAS** y LPUASP**

LPUA, LPUAS y LPUASP

LPUA**V, LPUAS**V y LPUASP**V

LPUA V, LPUAS V y LPUASP V

LPUA**E-BME, LPUA**E-BMS y LPUA**E-BMSE

LPUA E-BME, LPUA E-BMS y LPUA E-BMSE
